Діагностичний сканер VAG K+CAN Commander 1.4 на PIC18F25K80

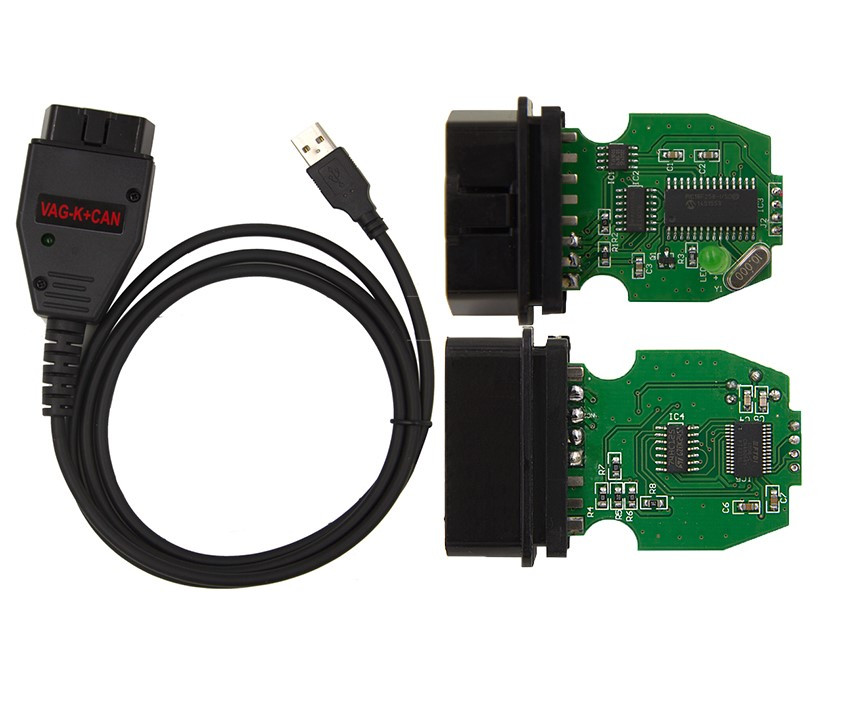

Діагностичний сканер VAG K+CAN Commander 1.4

Застосовується для діагностики та зміни пробігу автомобілів Volkswagen, AUDI, SEAT, Skoda, випущених до травня 2006 року (AUDI, за 2007 рік) по K-Line або протоколу KWP2000-CAN TP2.0. Прилад може працювати тільки з некриптоваными панелями.

Також у можливості приладу входить читання pin коду іммобілайзера, видалення Crash даних у декількох блоках Airbag, зазначених у списку нижче.

Адаптери зібрані на базі "правильного" чіпа PIC18F25K80 і можуть коректно працювати з Cascade 0.9.3. CASCADE - це емулятор мультимарочного сканера Hi-Scan Pro (він же CarmanScan 1), дозволяє запускати програмне забезпечення цього приладу на ПК і проводити діагностику автомобіля за допомогою K+CAN 1.4 адаптера. Також Hi-Scan Pro (він же CarmanScan 1) є сканером дилерського рівня для KIA і Hyundai.

У теж час Cascade покриває наступні марки:

Азія: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Daewoo, Ssangyong
Європа: Benz, BMW, Audi, Volkswagen, Saab, Opel, Renault, Peugeot, Citroen
США-General Motors, Chrysler, Ford.
У правому нижньому куті програми є поле K-Line а нижче номери контактів 16ті контактного OBD2 роз'єму. При запуску діагностичної програми буде загорятися зеленим той контакт, на який CarmanScan перекидає K лінію. А так як в будь-якому USB KL-Line або USB K+CAN/K+DCAN K лінія завжди виводиться на 7-й контакт, то доведеться перекидати K лінію ручками на потрібний контакт. Як це зробити вже політ думки діагноста.

Можливості VAG K+CAN 1.4 Commander:

• Виконання всіх основних функцій діагностики: ідентифікація, кодування, читання/стирання помилок, адаптація і т. д
• Коригування одометрів ( CAN / K line)
• Читання Security Access Code/Login WFS.
• Читання/запис даних іммобілайзера.
• Читання/запису EEPROM панелі інструментів/іммобілайзера
• Включення/вимикання функції перегляду TV/Video "на ходу"
• Читання/запису EEPROM блоків керування BOSCH VAG-EDC15x, VAG-ME7.1.1, VAG-Cartronic ME7.8, Porsche.
• Прописування ключів (security code не потрібно).
• Прописування ключів Porsche CAYENNE (security code не потрібне) K+CAN.
• Читання flash пам'яті EDC16x, EDC15x, ME7x, MED951, MED751
• Стирання помилок "crash data memory" в AirBag
• Набір спеціальних функцій для блоків VDO, що дозволяють змінювати показання одометрів, читати захисні коди іммобілайзера, зчитувати EEPROM і содржимое FLASH-пам'яті приладовій панелі
• Функція ТВ-активації
• Працює з усіма ЕБУ в автомобілях(за адресами з 0x01 до 0x80). Це дає можливість користувачеві досліджувати і діагностувати деякі машини не доступні попередніх версій програми
• Ручне визначення початкової адреси діагностики, на відміну від попередніх версій, в яких він був незмінним - 0x89
• Дозволяє працювати з новими моделями іммобілайзерів у яких є функція програмування PIN, SKC, BGW, MAC
• Більшість поширених діагностичних функцій - ідентифікація блоків, кодування, адаптація, читання кодів несправностей і т. д.
• Коригування одометрів в приладових панелях і EDC15x
• Ккнопка зчитування ключів(не вимагає ключа безпеки)
• Кнопка зчитування ключів(не вимагає ключа безпеки) для Porsche CAYENNE K+CAN
• Вибіркове читання пам'яті різних блоків - ECUs, EZS-Kessy і т. д.

Можливо коригувати пробіг CAN на таких авто (некриптованные панелі):

VW Golf5
VW Jetta (MY2006)
VW Caddy
VW Crossgolf
VW Touaran
VW EOS
VW Individual
VW Passat platform B6 (MY2006)
Seat Toledo (CAN)
Seat Leon (CAN)
Seat Altea
Seat Altea XL
Skoda Octavia II
Skoda Scout
Audi A3
Audi A8
Audi A6
Audi Q7
Audi Allroad 2004+

Читання Security Access Code ( CAN):

VW Golf5
VW Jetta (MY2006)
VW Caddy
VW Crossgolf
VW Touaran
VW EOS
VW Individual
VW Passat platform B6 (MY2006)
Seat Toledo (CAN)
Seat Leon (CAN)
Seat Altea
Seat Altea XL
Skoda Octavia II
Skoda Scout
Audi A3
Audi A8 - R/W EEPROM
Audi Q7
Audi Allroad
, Audi A6

Читання Security Access Code, коригування одометрів по K-Line:

Audi A2 (K)
Audi A3 VDO/M73 up to 2003 (K)
Audi A4 VDO/M73 (K)
Audi A4 BOSCH (K) up to 2002
Audi A6 VDO (K)
Audi Allroad (K) up to 2004
Audi A8 up to Jan 1999
Audi TT (K)
Seat Alhambra (K)
Seat Arosa (K)
Seat Cordoba after 1999 (K)
Seat Ibiza VDO after 1999 (K) (MY2007 covered)
Seat Leon (K)
Seat Toledo (K)
Skoda Octavia (K),
Skoda Superb (K)
Skoda Roomster (K) (MY2007 covered)
Skoda Fabia (K) (MY2007 covered)
VW Bora (K)
VW Beetle (K)
VW Golf4 VDO/Motometer/BOSCH (K)
VW Jetta (K)
VW Passat (K)
VW Polo VDO/Motometer (K) (MY2007 covered)
VW Sharan (K)
VW T4/T5 VDO (K) (MY2007 covered)

Читання Engine security code:

BOSCH VAG-EDC15x, VAG-ME7.1.1, VAG-ME7.1, VAG-ME7.5, VAG-Cartronic ME7.8.

Програмування ключів:

Audi A2
Audi A3 VDO/M73 up to 2003
Audi A4 VDO/M73 up to 2000
Audi A4 after 2000 - petrol engines >= 1.8
Audi A6 VDO (K)
Audi A6 (CAN) petrol engines
Audi Allroad (K) up to 2004
Audi Allroad (CAN) petrol engines
Audi A8 up to 1998
Audi A8 from 2001 to 2002 2.5 TDI
Audi A8 (CAN) 2003+ - first component protection generation
Audi TT (K)
Audi Q7 petrol engines
Seat Altea (CAN)
Seat Cordoba after 1999 (K)
Seat Ibiza (VDO) after 1999 (K)
Seat Leon (K+CAN)
Seat Toledo (K+CAN)
Skoda Octavia
Skoda Octavia II (CAN),
Skoda Superb,
Skoda Roomster
Skoda Scout (CAN),
Skoda Fabia,
VW Phaeton petrol
VW Touareg petrol
VW Bora
VW Beetle
VW Caddy (CAN)
VW EOS (CAN)
VW Golf4 VDO/Motometer
VW Golf5 VDO
VW Crossgolf (CAN)
VW Individual (CAN)
VW Jetta (K+CAN)
VW Passat B5 (K) B6(CAN)
VW Polo5
VW Sharan year after 2000
VW T5
VW Touaran VDO (CAN)
Porsche Cayenne (K)

TV активація:

VAG MMI TV Activation - A6,A8,Q7

Скидання crash AirBag на таких блоках:

1C0 909 605 C, 8L0 959 655 A, 1J0 909 609, 6Q0 909 605 C,6Q0 909 605 A, 6Q0
909 605 B, 3B0 959 655 B,1C0 909 605 F, 1C0 909 605 H, 1J0 909 607, 1J0 909
603, 4B0 959 655 C, 4B0 959 655 J, 4D0 959 655 C,8L0 959 655 F8A0 959 655 C,
8A0 959 655 K, 8A0 959 655 K, 4D0 959 655 H, 8D0 959 655 C, 8D0 959 655 L
